Wax Dolum Makinası
Teknik Özellikler
| Dolum Türü | Volumetrik |
| Nozul Sayısı | 2 |
| Dolum aralığı |
50ml - 500ml 100ml – 1.000ml 200ml – 2.000ml 500ml – 5.000ml 5.000ml – 30.000ml |
| Dolum hassasiyeti | ± 5ml (1000 ml) |
| Kapasite |
600-800 ad/sa (1000 ml) |
| Kontrol Paneli | PLC Kontrol (DELTA) |
| Ekran | HMI Dokunmatik ekran |
Özellikler
| Dolum Türü | Volumetrik |
| Nozul Sayısı | 2 |
| Dolum aralığı | 10 –35 kg. |
| Dolum hassasiyeti | ± 0.005 gram |
| Kapasite |
800-1000 ad/sa (1000 ml için) |
| Kontrol Paneli | PLC Kontrol (DELTA, SIEMENS) |
| Ekran | HMI Dokunmatik ekran |
| Motor | Servo (Italyan) |
| Sensör | "SICK" Alman Malı |
| Makina Şasesi | AISI304 |
| Saç Ölçüleri | 2mm / 12mm |
| Ekipman | AISI316L ve AISI304 |
| Enerji | 220V/380V |
| Hava Basıncı | 6-8 Bar |
| Dil | Türkçe, İngilizce |
| Diğer Diller | Eklenebilir (Opsiyonel) |
| Garanti | 2 Yıl |
Açıklama
Wax dolum makinası; ürün yapısı gereği oda sıcaklığında donuk ve katı halde olduğundan ürünler ısıtılarak sıvı kıvamda doldurma işlemi yapılır. Servo motorlar ile çalışmaktadır. Makina üzerinde 7” PLC ekran bulunmaktadır.
Boş ürün ambalajları konveyör üzerine personeliniz tarafından veya ürün besleme tepsisi ile otomatik olarak eklenir. Konveyör üzerinde hareket eden ambalajlarınız wax dolum makinasının sensörleri tarafından okunarak dolum yapılacak bölgeye geldiğinde kesiciler aracılığı ile durdurulur. Doldurulmak istenen ürün ısıtılıp sıvı kıvama getirilmiş şekilde nozullar aracılığı ile ambalajlarına doldurulmaya başlanır. İstenilen gramaj miktarında dolum işlemi tamamlandıktan sonra nozullar doldurma işlemini otomatik olarak keser. Burada normal dolumlardan farklı olarak ürünler dolum yapılırken sıvı kıvama getirilmek zorundadır. Bu işlem de ısıtıcı rezistanslar ile yapılır.
Dolum işlemi tamamlandıktan sonra ürün ambalajları konveyör üzerinde hareket ederek soğutma kabinine doğru girerler. 6 metre veya 9 metre soğutma kabini sayesinde ürünlerinizin soğuması için saatler harcamadan zamandan tasarruf sağlarsınız.(Kesinlikle tavsiye ediyoruz.)
Soğutma kabininde şoklama işlemi tamamlanan ürün ambalajları folyo yapıştırma makinasına doğru devam ederler. Folyo yapıştırma işlemi için ürün ambalajları döner tabla şarjörlerine yerleşerek hareket ettirilir. (Tercihe göre tekli folyo yapıştırma makinası veya çiftli folyo yapıştırma makinası kullanılabilir.) Folyo yapıştırma işlemi de sıcak olarak uygulanmaktadır. Folyolar ısıtılmış bıçaklar sayesinde ambalaj boyutuna uygun olarak kesilir ve ambalaja yapışması sağlanır.

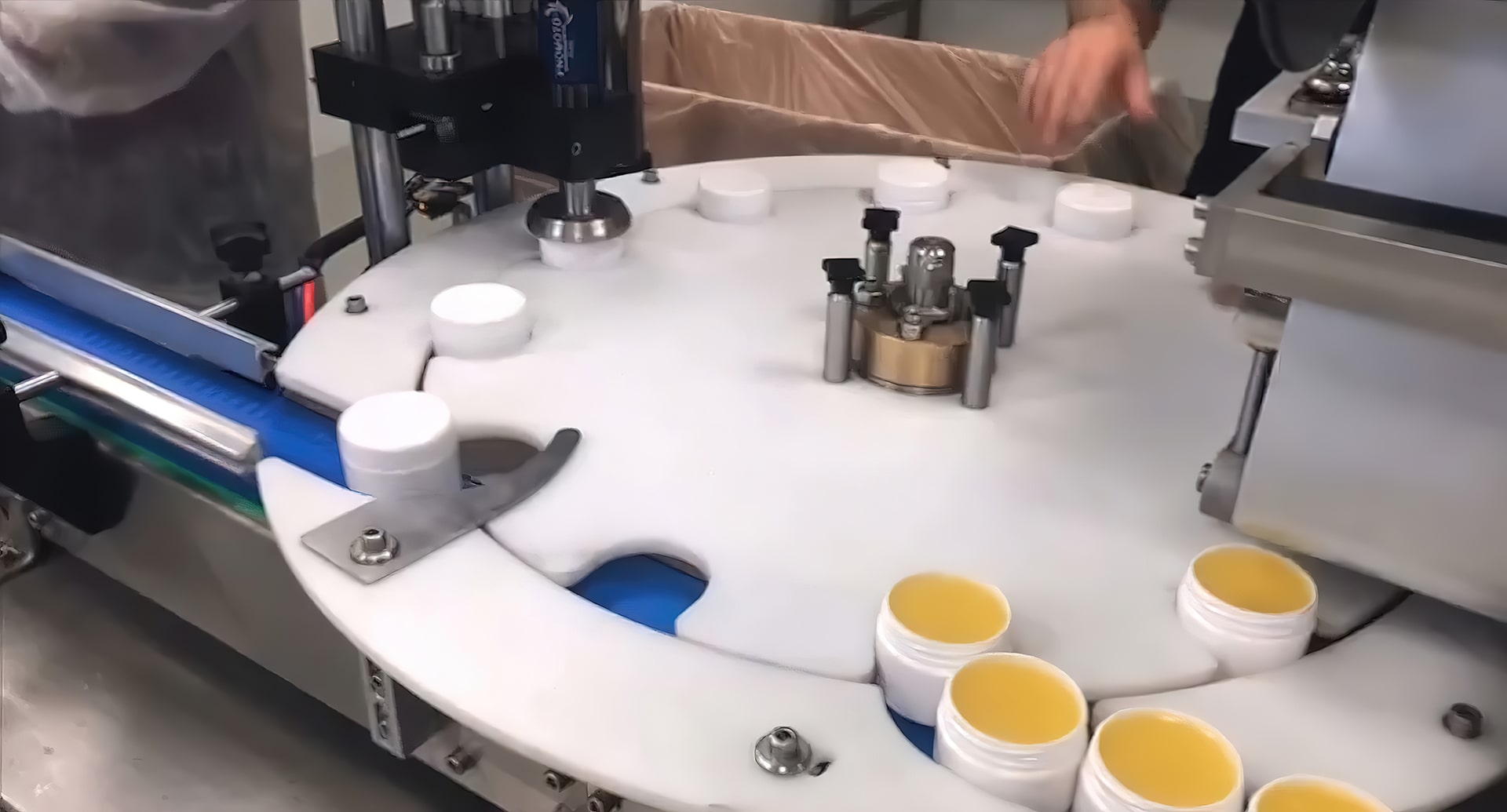

Bu işlemin ardından ürün ambalajları döner tabla üzerinde hareket ettirilerek kapakları yerleştirilir. (Kapakları yerleştirme işlemi maliyeti düşürmek için tercihinize göre opsiyonel olarak personeliniz tarafından el ile yerleştirilebilir.) Kapakları yerleştirilen ürün ambalajları wax dolum makinasının son aşaması olan kapak kapatma makinası tarafından kapakların sıkma işlemi yapılarak tamamlanır.
Ürünler Son aşama olan ürün etiketleme makinasına doğru hareket ederler. Ürün ambalajınızın şekline ve sizin etiket tercihinize göre burada çift taraflı etiketleme makinası, silindirik etiketleme makinası veya üst yüzey etiketleme makinası kullanabilirsiniz.
Etiketleme makinası’nda etiket yapıştırma işlemide tamamlandıktan sonra ürünleriniz artık satışa hazır halde toplama tepsisi üzerinde veya sizin tercih ettiğinde bölümde toplanırlar.Wax Dolum Makinaları genellikle 4 Nozullu olarak tercih edilir sizin tercihinize göre farklı nozul sayılarına sahip olarakta üretilebilmektedir. Ayrıca ısıtıcıların sağladığı avantaj sayesinde dolum makinasının temizlenmesi de kolaylıkla sağlanabilir.
Videolar
Wax Dolum Makinası
| Dolum Türü | Volumetrik |
| Nozul Sayısı | 2 |
| Dolum aralığı |
50ml - 500ml 100ml – 1.000ml 200ml – 2.000ml 500ml – 5.000ml 5.000ml – 30.000ml |
| Dolum hassasiyeti | ± 5ml (1000 ml) |
| Kapasite |
600-800 ad/sa (1000 ml) |
| Kontrol Paneli | PLC Kontrol (DELTA) |
| Ekran | HMI Dokunmatik ekran |
Teknik Özellikler
| Dolum Türü | Volumetrik |
| Nozul Sayısı | 2 |
| Dolum aralığı | 10 –35 kg. |
| Dolum hassasiyeti | ± 0.005 gram |
| Kapasite |
800-1000 ad/sa (1000 ml için) |
| Kontrol Paneli | PLC Kontrol (DELTA, SIEMENS) |
| Ekran | HMI Dokunmatik ekran |
| Motor | Servo (Italyan) |
| Sensör | "SICK" Alman Malı |
| Makina Şasesi | AISI304 |
| Saç Ölçüleri | 2mm / 12mm |
| Ekipman | AISI316L ve AISI304 |
| Enerji | 220V/380V |
| Hava Basıncı | 6-8 Bar |
| Dil | Türkçe, İngilizce |
| Diğer Diller | Eklenebilir (Opsiyonel) |
| Garanti | 2 Yıl |
Açıklama
Wax Dolum Makinası; ile doldurulacak ambalajlar personel tarafından el ile makinanın konveyörüne beslenir.Makina dolduracağı ürünü direkt üzerindeki huniden vakumla çeker, gramajını ayarlar ve 4 adet nozulu vasıtasıyla konveyörün üzerinde duran ambalajların içine dolumu gerçekleştirir. Wax Dolum Makinası ile dolum işlemi bittikten sonra dolan 4 adet ambalaj ileri gider. Boş olan ambalajlar tekrar dolum nozullarının altında durur ve dolum işlemi bu şekilde tekrarlanır. Şişe merkezleme ve "şişe yok dolum sistemi" ile fire asgaridir.
⦁ Makina üstünde 7" dokunmatik ekran bulunmaktadır.
⦁ Hidrolik - Volümetrik sistemle çalışmaktadır.
⦁ 200-1000cc gramajında bulunan ürünlerin dolumu gerçekleştirilebilir.
⦁ Dolum makinası 5 ile 40 derece sıcaklık aralığında çalışmaktadır.
⦁ Sabit sıcaklıkta ve homojen ürünlerde genel gramaj hassasiyeti +-%3'dir.
⦁ Makina hunisi 100-150 litre civarıdır ve paslanmaz malzemeden imal edilmiştir.
⦁ Hunide otomatik seviye kontrolü bulunmaktadır. Huni dolduğunda otomatik olarak ürün giriş vanası kapanır veya makinaya ürün besleyen pompaya sinyal verilerek dururulması veya çalışması sağlanır.
⦁ Wax Dolum Makinasında bulunan dokunmatik ekran sayesinde gramaj ayarlaması gayet kolaydır.
⦁ 100ml ve 1000ml için ambalaj tipine göre ortalama 1250-2500 adet / saattir.
⦁ Dolum makinasında toplam 3-4 metre konveyör bant kullanılmaktadır.
⦁ Konveyör bandı kontrol panelinden hızlandırmak ve yavaşlatmak mümkündür.
⦁ Makinanın çalışabilmesi için tazyikli hava (bir kompresör) ve 380 volt elektrik enerjisine ihtiyaç vardır.
